振动流化床干燥机和冷却机之VF系列

 德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的拳头产品：振动流化床技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。

流化床干燥机/冷却机广泛应用于：

干燥、冷却、烘烤、速溶化、附聚、结晶、保温、浓缩后处理、煅烧粉状和粒状产品。

应用：

食品行业

婴儿食品    焙烤用面坯疏松剂

脆玉米片    葡萄糖

白明胶  谷物

速溶茶        速溶咖啡

土豆产品    可可粉

盐 干椰子片

药草     杏仁

面粉     奶粉

乳糖     坚果

细香葱        山梨醇

淀粉     糖

化工、塑料和医药行业

聚酰胺

聚乙烯 (HDPE, LDPE)

聚丙烯  聚氯乙烯

聚苯乙烯丙烯酸酯

生物产品,    生化酶    磷酸钙

化学半成品

环氧化物          颜料

氢氧化锂   氯化锂

聚甲基丙烯酸酯       聚碳酸酯

聚亚安酯         盐

清洁剂        氧化锆

其他行业

活性碳  建筑骨料

膨胀粘土    泥灰沙

玻璃纤维    颗粒状鼓风炉渣

金属氧化物       金属粉末

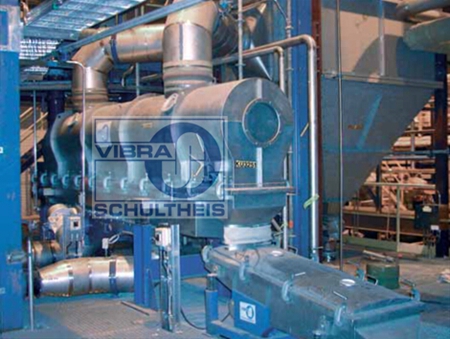

维博尔(VIBRA)生产的振动流化床干燥机和冷却机

操作原理：

干燥或冷却媒介（气体或空气）垂直而均匀的从产品层流过，产品在流化板上进行输送。首先调整气体的流速和振动，优化产品的流化状态，达到直接的热交换效果；其次防止固体颗粒物被气体吹走。搅拌的结果让固体颗粒和气体之间产生较大接触表面积，极大的加快了热交换速度。

维博尔振动流化床较重要的优点是：

l  高而有效的干燥能力

l  较优的能源利用率

l  振动可控的流化床

l  即使在更大的颗粒范围内，也不会有结块形成

l  温度高而稳定

l  处理产品温和

l  清洁简单

l  卫生标准高

l  产品更换快速

l  运行极其可靠

l  温度控制和监测简单

流化床工艺

1.     干燥

当产品在流化板上被输送的同时，根据横流原理，高温空气、或热空气或工艺气体流过产品层。产品中的水分经加热之后以水蒸气形式被排出，排出量取决于反应时间和滤水性能。

2.     冷却

采用冷却空气或环境温度的空气进行冷却。如果待冷却产品本身中还含有足量的热量，产品在冷却过程中也可以除去部分湿度。为了达到较低的水分残留量和卸料时产品的温度，所提供的空气要求经过冷却或处理（除湿）。

3.     烘烤

在振动流化床批量工艺处理中烘烤散料。烘烤物料主要是有机产品，如榛子、杏仁、椰子片、阿月浑子果实等

4.     附聚/速溶化

集成喷嘴将附聚液体（如，水、结合中间液、蒸汽）均匀的喷洒在流化床中。经均匀加湿的产品颗粒彼此粘连在一起。疏松的附聚物经温和干燥后达到产品要求的较终水分含量，进而获得速化的属性。

5.     煅烧

当分子在从中温到高温加热时会发生分解或断裂。在该工艺应用的很多场合下，晶体中的化学结合水会分离出来，或挥发性成分会从固体物质中排出。

6.     结晶

流化床的工作原理能够使由聚酯或聚亚安酯合成的原本无固定结构的塑料粒子转化成晶体结构，并具有长期稳定性。我公司生产的VFK流化床结晶器可谓是“反应时间调节器”，有利于对规定的结晶时间进行微调。

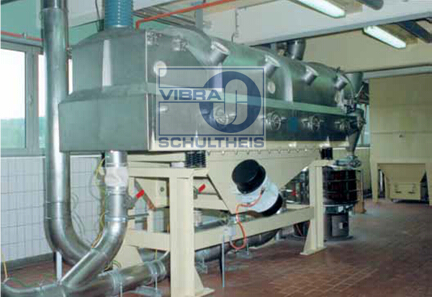

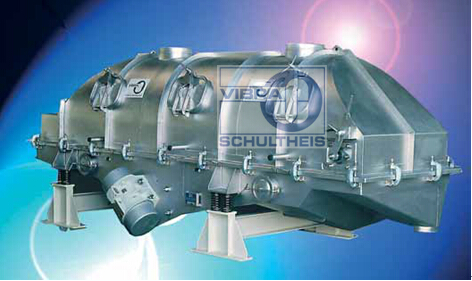

振动流化床干燥机/冷却机，VF系列自由振动之介绍

设计

从本质上说，VF系列振动干燥机/冷却机由空气箱（下部）和吸气罩（上部）组成。可互换的冲孔流化板则根据各自工艺不同而个性化设计，并安装在这两部分之间。

该设备处理散料需要供气和排气出口，可以安排在流化板的任何一端。下部支撑振动电机，安装在弹性弹簧上。自同步双电机驱动单元偏心块无级可调，确保了均匀的反应时间。调节式溢流堰用于控制产品层的厚度和反应时间，安装在出口上游。检查窗和清洁开孔简化了操作。气体/空气和热处理技术是建立在成熟的系统之上，用于产生热气、加热空气、清洁供气并从废气中排除粉尘。

尺寸

VF系列的振动流化床干燥机/冷却机流化床面积涵盖2000 mm x 150 mm (= 0.3 m²)到10000 mm x 1500 mm (= 15 m²)多种机型，包括几个试验用的、中型的尺寸。

干燥和冷却区的数量和空气出口喷嘴的数量根据工艺各不相同。溢流堰的布局、检查孔和清洁开口的大小，以及是否采用绝热等都要根据工艺而定。

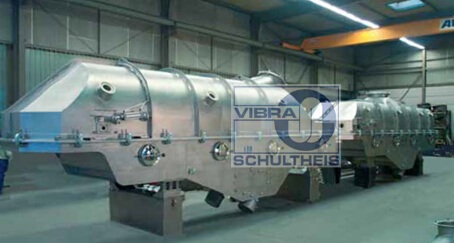

流化床干燥机/冷却机，VF系列惯性振动之介绍

流化床面积达10 – 30 m2

VR系列设计热交换面积在10m²以上。这些干燥机/冷却机的基本设计和操作原理与VF系列设备相似，除了底座框架激振采用共振系统。

双质量振动系统的机械理念保证了防振设计，即使在流化床面积很大的情况下。此外良好的质量平衡系统在安装时不需要特殊的基础。双电机振动单元几乎“无声”，也无需保养，运行起来非常安静，所以不管流化床面积多大都不会产生结构振动噪音。

振动速度和物料在流化板上的停留时间可以调节电子频率控制器满足工艺条件的要求。

尺寸

VR系列共振流化床干燥机/冷却机的设计可以做到根据每一个项目具体的工艺要求和安装条件不同定制优质的个性化方案。

该系统的运行宽度为0.8到2米，长度为10到20米。反振结构框架和共振弹簧单元都是模块化形式；溢流堰和检查/清洗盖都是标准配件；流化床的面积要可以根据具体工艺要求个性化定制，所以该系统的价格相当实惠。

试验车间

我们的试验车间安装了多种尺寸型号的VF和dVW流化床设备（两种系列均可选配集成过滤器），用来支持设计和工艺开发。我们试验车间的设备是基于我们多年经验累积的基础上，可以根据每一种被测试产品的工艺要求进行改进和重新组合。还有隶属于每一台流化床的空气处理系统，我公司的试验设备都相对独立、便于运输，可以运送到客户现场进行设计验证。当然，这些流化床设备连同安装在我们试验车间的振动输送机、批量处理系统、振动筛、脱水分筛槽式输送机，以及振动加热/冷却螺旋输送机都可以组合在一起，进行多方位的试验。
