振动流化床干燥机和冷却机之VSK筛分系列

德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的拳头产品：振动流化床技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。

流化床干燥机/冷却机广泛应用于：

干燥、冷却、烘烤、速溶化、附聚、结晶、保温、浓缩后处理、煅烧粉状和粒状产品。

应用：

食品行业

婴儿食品    焙烤用面坯疏松剂

脆玉米片    葡萄糖

白明胶  谷物

速溶茶        速溶咖啡

土豆产品    可可粉

盐 干椰子片

药草     杏仁

面粉     奶粉

乳糖     坚果

细香葱        山梨醇

淀粉     糖

化工、塑料和医药行业

聚酰胺

聚乙烯 (HDPE, LDPE)

聚丙烯  聚氯乙烯

聚苯乙烯丙烯酸酯

生物产品,    生化酶    磷酸钙

化学半成品

环氧化物          颜料

氢氧化锂   氯化锂

聚甲基丙烯酸酯       聚碳酸酯

聚亚安酯         盐

清洁剂        氧化锆

其他行业

活性碳  建筑骨料

膨胀粘土    泥灰沙

玻璃纤维    颗粒状鼓风炉渣

金属氧化物       金属粉末

维博尔(VIBRA)生产的振动流化床干燥机和冷却机

操作原理：

干燥或冷却媒介（气体或空气）垂直而均匀的从产品层流过，产品在流化板上进行输送。首先调整气体的流速和振动，优化产品的流化状态，达到直接的热交换效果；其次防止固体颗粒物被气体吹走。搅拌的结果让固体颗粒和气体之间产生较大接触表面积，极大的加快了热交换速度。

维博尔振动流化床较重要的优点是：

l  高而有效的干燥能力

l  较优的能源利用率

l  振动可控的流化床

l  即使在更大的颗粒范围内，也不会有结块形成

l  温度高而稳定

l  处理产品温和

l  清洁简单

l  卫生标准高

l  产品更换快速

l  运行极其可靠

l  温度控制和监测简单

流化床工艺

1.     干燥

当产品在流化板上被输送的同时，根据横流原理，高温空气、或热空气或工艺气体流过产品层。产品中的水分经加热之后以水蒸气形式被排出，排出量取决于反应时间和滤水性能。

2.     冷却

采用冷却空气或环境温度的空气进行冷却。如果待冷却产品本身中还含有足量的热量，产品在冷却过程中也可以除去部分湿度。为了达到较低的水分残留量和卸料时产品的温度，所提供的空气要求经过冷却或处理（除湿）。

3.     烘烤

在振动流化床批量工艺处理中烘烤散料。烘烤物料主要是有机产品，如榛子、杏仁、椰子片、阿月浑子果实等

4.     附聚/速溶化

集成喷嘴将附聚液体（如，水、结合中间液、蒸汽）均匀的喷洒在流化床中。经均匀加湿的产品颗粒彼此粘连在一起。疏松的附聚物经温和干燥后达到产品要求的较终水分含量，进而获得速化的属性。

5.     煅烧

当分子在从中温到高温加热时会发生分解或断裂。在该工艺应用的很多场合下，晶体中的化学结合水会分离出来，或挥发性成分会从固体物质中排出。

6.     结晶

流化床的工作原理能够使由聚酯或聚亚安酯合成的原本无固定结构的塑料粒子转化成晶体结构，并具有长期稳定性。我公司生产的VFK流化床结晶器可谓是“反应时间调节器”，有利于对规定的结晶时间进行微调。

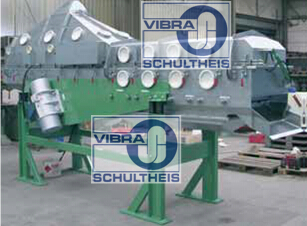

VSK筛分流化床冷却机和干燥机

为了顺应能够在有限的空间内使用，振动流化床设备在原有热处理任务的基础上集成了更多的功能，设计也更为紧凑。除了流化床区域，该集成系统还具有脱水功能和/或筛分功能。图25所示筛分冷却机/干燥机就是集成了筛分和流化床冷却机的功能。

在进入筛分区域之前，粒状物料在特殊的流化板上进行流化，高速气流能够高效的冷却/干燥物料并对物料进行除尘。可持续调整的溢流堰控制着流化层的厚度和反应时间。

大颗粒在接下来的筛分区域筛除，筛分方式同SRK振动筛相同。

也可以在流化板和大颗粒筛网之间插入细料筛网，筛除细小颗粒和粉尘。

流化板和插入式的筛网都可以很容易取出和清洁。

我公司生产的该设备机型有效流化面积可达6 m²，较大处理量8000 kg/h。我们的筛分冷却机/干燥机都配备全套的空气处理系统，例如风机、热交换器、过滤器、分离器和气锁等。

内部结构、细节和附属装置

1.     流化板

薄薄的冲孔板上分布着特殊的穿孔，用作流化床设备的流化板，引导气流直接吹向流化板区域。这些板被直接焊接或者螺栓固定在稳定振动的不锈钢框架上，也就是安装在我们的振动流化床设备中。

2.     集成过滤器

我公司生产的流化床干燥机和冷却机也可以配备集成过滤器装置。这让我们的这些设备具有行业先进的特性，即流化板和过滤器组件都能够采用抽屉形式（见图39）。空气箱和盖罩焊接在一起形成一个容易进入、便于清洗的单元。筒状过滤器具有自动的空气操纵清洁装置。当需要更换过滤器组件和清洁整个设备时，过滤器组件的框架能够像抽屉一样从流化床舱体中拉出。这种嵌入式流化板元件也可以用同样的方式取出。过滤器框架由便于操作的弹簧偏心紧固件固定。

3.     溢流堰

我公司生产多种形式的溢流堰。对于每一个产品床厚度来说较好的溢流堰取决于物料结构、颗粒尺寸范围和产品结团的倾向等。我公司提供以下形式的溢流堰：

  可连续调整的壳式溢流堰；

  可连续调整的壳式溢流堰，具备块状卸料功能（气动驱动）。

  可持续调整的斜板式溢流堰

  带铰链溢流堰板，用作中间或末端溢流堰。

  盲板或堵板式溢流堰结合体，由带有壳式溢流堰的铰链溢流堰板组成，用于连续调整产品层的厚度。

  所有溢流堰都可以采用手动、气动或液压驱动。

4.     搅拌器

在入料阶段为了阻止物料结团可以在产品入料区域安装一个针形搅拌器。通过改变搅拌器速度，不影响设备运行的情况下，可以根据变化的产品条件优化反应时间。

5.     绝热

焊接绝热层保护在高温条件下作业的人员，减少热损失和阻止冷凝水的形成。
