德国维博尔激振单元系列之2 –ER和ERF高性能电磁振动器

 德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的ER电磁激振单元技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。

新一代电磁振动器单元

ER系列，振动频率50 / 60 Hz

ERF系列，振动频率20到35 Hz

现在具有更多的优点：

更高的输送能力

净重达100kg

适合不同的生产条件，

重力中心补偿

接线可选择左侧或右侧

可选择螺旋压缩弹簧替代橡胶垫

侧壁采用不锈钢制造，表面高度抛光处理。也有全不锈钢制造

成本低廉

概述

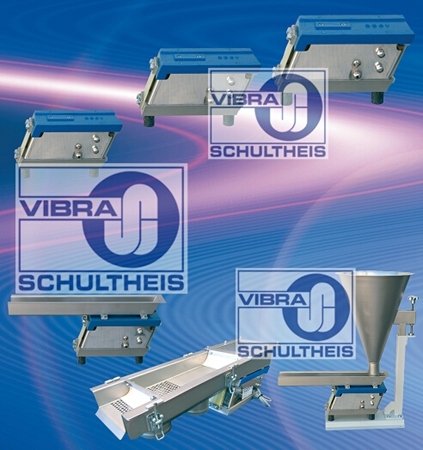

ER和ERF电磁振动器单元，已经在数千个工程实例中得到验证。当粉状和粒状产品需要进行批量处理、填料、卸料或散料时，配备在相对小一些的振动输送机上使用非常理想。该驱动单元有5中不同的尺寸，净重从3kg到100kg。

连同净重（输送槽或管、筛分槽），振动器单元形成一个双质量振动系统，该系统采用树脂包封的铸造振动磁铁以接近共振频率驱动。该振动器运行没有噪音也不会产生磨损。通过调节晶闸管或频率控制器可以在较大范围内调整输送能力。四个橡胶垫（也可以采用螺旋压缩弹簧）有效的阻止不利的振动向支撑结构传递。

我公司提供ER(F) 12到ER(F) 42各种型号标准的和个性化定制的输送槽，包括开放式或封闭式。所有ER(F) 52到ERF 62的振动器单元都是定制的输送框架。输送槽采用四颗或六颗螺丝固定在振动器单元上。V型、多槽输送或管式输送结构，以及配备筛分网的输送槽都可以作为喂料装置，可以作为标准输送槽的备用选项。

喂料槽属于设备的一部分，安装在特殊的支持上，与批量处理槽式输送机不直接连接。ER 12到ER(F) 22型号振动器单元配备标准化的料仓。其他各种尺寸的料仓和料斗都可以根据项目需要进行个性化定制。

ER系列振动器单元振动频率在50或60 Hz，取决于工频。所有ERF振动器单元都为低振动频率(20到35 Hz)设计，由电磁频率控制器运行。控制器之间串联连接，与输出频率的加速器一起工作；输出频率独立于工频，并根据设定的加速度自动调节。这样不管散料流量或线路电压怎么变化能够保证恒定的振动。

ER 12到ER 52振动单元可承受净重荷载为3到60 kg

ERF 22到ERF 62单元可承受净重荷载为10到100 kg。超重或超长输送机可装配多台驱动。

ER系列振动频率50 / 60 Hz

类型 /技术数据

保护等级：IP54

电气连接采用电子晶闸管控制器(VST 6-230...)控制，一直保持230 V / 50 Hz，

净重包括安装在上面的输送槽/管和输送物料。

此处适用于长度或宽度的较大值，其前提假设是没有超过较大净重。

外形尺寸

输送槽

ER 12和ER 22系列配备的标准输送槽

开放式设计

密封式设计，加装丙烯酸玻璃盖

ER 32和ER 42系列配备的标准输送槽

开放式设计

密封式设计，加装丙烯酸玻璃盖

电子晶闸管控制器（VST）

ER系列振动器单元和其他电磁振动器推荐

线性控制曲线

电压平稳

所有的ER电磁振动器单元都要通过一个独立安装的晶闸管控制器与交流电相接。振动激烈程度的设置点可以使用电位计或外部0到10V或(0)4到20mA信号进行选择。

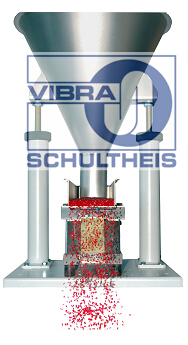

喂料斗和料仓

延伸到批量处理输送机输送槽上的喂料斗或料仓要能够为工艺处理、称重和包装设备提供批量的散料。ER 12和ER 22批量槽式输送机主要用于产量低的批量处理。下文描述的标准喂料斗就是专为此类用途生产。

ER 12和ER 22系列推荐：标准的喂料斗，配备单轴调节装置

单轴调节装置适用于堆密度在0.6 kg/dm³以下的轻型散料。

ER 12和ER 22系列推荐：标准的喂料斗，配备双轴调节装置

双轴调节装置适用于堆密度较大的散料

喂料斗和料仓，用于批量处理槽式输送机，配备ER 32或ER 42振动器单元，仅根据要求定制。
