流化床干燥机和冷却机之静态SF系列

德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的拳头产品：振动/静态流化床技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。

流化床干燥机/冷却机广泛应用于：

干燥、冷却、烘烤、速溶化、附聚、结晶、保温、浓缩后处理、煅烧粉状和粒状产品。

应用：

食品行业

婴儿食品    焙烤用面坯疏松剂

脆玉米片    葡萄糖

白明胶  谷物

速溶茶        速溶咖啡

土豆产品    可可粉

盐 干椰子片

药草     杏仁

面粉     奶粉

乳糖     坚果

细香葱        山梨醇

淀粉     糖

化工、塑料和医药行业

聚酰胺

聚乙烯 (HDPE, LDPE)

聚丙烯  聚氯乙烯

聚苯乙烯丙烯酸酯

生物产品,    生化酶    磷酸钙

化学半成品

环氧化物          颜料

氢氧化锂   氯化锂

聚甲基丙烯酸酯       聚碳酸酯

聚亚安酯        盐

清洁剂        氧化锆

其他行业

活性碳  建筑骨料

膨胀粘土    泥灰沙

玻璃纤维    颗粒状鼓风炉渣

金属氧化物       金属粉末

维博尔(VIBRA)生产的静态流化床干燥机和冷却机

操作原理：

干燥或冷却媒介（气体或空气）垂直而均匀的从产品层流过，产品在流化板上进行输送。首先调整气体的流速和振动，优化产品的流化状态，达到直接的热交换效果；其次防止固体颗粒物被气体吹走。搅拌的结果让固体颗粒和气体之间产生较大接触表面积，极大的加快了热交换速度。

维博尔静态流化床较重要的优点是：

l  高而有效的干燥能力

l  较优的能源利用率

l  即使在更大的颗粒范围内，也不会有结块形成

l  温度高而稳定

l  处理产品温和

l  清洁简单

l  卫生标准高

l  产品更换快速

l  运行极其可靠

l  温度控制和监测简单

流化床工艺

1.     干燥

当产品在流化板上被输送的同时，根据横流原理，高温空气、或热空气或工艺气体流过产品层。产品中的水分经加热之后以水蒸气形式被排出，排出量取决于反应时间和滤水性能。

2.     冷却

采用冷却空气或环境温度的空气进行冷却。如果待冷却产品本身中还含有足量的热量，产品在冷却过程中也可以除去部分湿度。为了达到较低的水分残留量和卸料时产品的温度，所提供的空气要求经过冷却或处理（除湿）。

3.     烘烤

在振动流化床批量工艺处理中烘烤散料。烘烤物料主要是有机产品，如榛子、杏仁、椰子片、阿月浑子果实等

4.     附聚/速溶化

集成喷嘴将附聚液体（如，水、结合中间液、蒸汽）均匀的喷洒在流化床中。经均匀加湿的产品颗粒彼此粘连在一起。疏松的附聚物经温和干燥后达到产品要求的较终水分含量，进而获得速化的属性。

5.     煅烧

当分子在从中温到高温加热时会发生分解或断裂。在该工艺应用的很多场合下，晶体中的化学结合水会分离出来，或挥发性成分会从固体物质中排出。

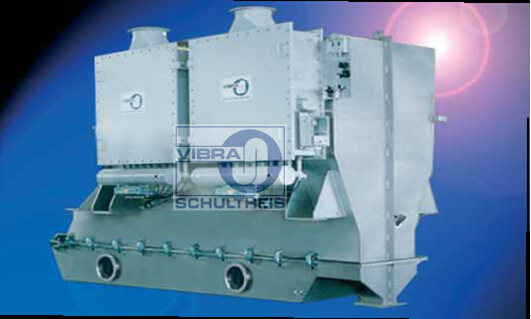

静态流化床干燥机/冷却机

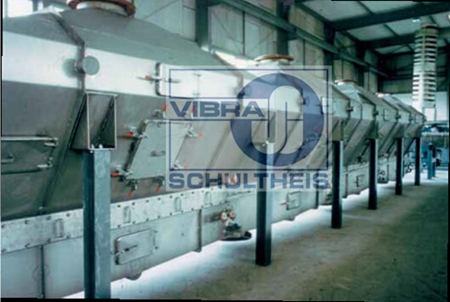

静态流化床干燥机和冷却机特别适合易于流化的产品。此类产品不需要机械驱动，因为他们更轻更容易生产，所以和上面描述的振动流化床设备相比价格也更便宜。产品的输送主要是依靠流化床类似液压的属性实现，所以散料产品的反应时间和振动干燥机/冷却机的也大有不同，运行的流化点也较高。流化床通常融合几个区域，气流速度和温度也不同。溢流堰可控，溢流堰高度也可调，产品层厚度以及每一个区的反应时间都可以进行优化。图36所示为长20米的静态流化床干燥机，共有四个独立的干燥区，安装于某化工厂。

质量体现在每一个细节

我公司生产的流化床干燥机/冷却机具有很多优点，不仅因为我们个性化设计解决方案的质量能够保证操作的便捷、可调、便于清洁和维护等，还有将来工艺修改的灵活性。下列实例将进一步说明我公司的设计和生产工程师注重细节的重要性。

设计特征：空气箱-盖罩-流化板

变量1：独立的空气箱-盖罩-流化板，

我们为如何将盖罩固定在空气箱上提供了两种可选方案：

快卸式活节螺栓，棒形卡扣或弹簧张紧装置

压缩空气或气缸

当紧固件打开时，盖罩可以被提升或向侧面打开，然后就可以自由进入流化板进行清洁或更换。还有一种取出流化板清洁的方式，在盖罩被提升之后将流化板像抽屉一样拉出。在盖罩、流化板和空气箱之间填入特殊的密封。密封形式取决于具体的工艺要求。

变量2：将空气箱和盖罩集成在一个设备单元内（密封-焊接）

流化板可以是像抽屉一样被插入干燥机的腔体内，然后用偏心紧固件或气缸锁紧，这样能够承受振动。当偏心紧固件（或气缸）松开时，流化板可以像抽屉一样从干燥机的一端拉出（入料口或出料口端）进行清洁或更换；

也可以有效焊接。该种方式一般用在具有自清洁能力的工厂。

卫生标准

在医药和食品行业的客户为了保证卫生和清洁，卫生标准要求都特别高。如果此类要求一定要满足，流化床盖罩的内部设计就不能有任何障碍物，换言之，盖罩内部要有效光滑，如有必要还要进行电解抛光。在此种使用条件下我们推荐采用焊接或抽屉式流化板并密封设计。

温度区-产品层厚度-溢流堰

dA规定的温度范围可以在空气舱供气接口处安装合适的障碍物得到保持。我们有多种设计形式用于持续调节安装在出口末端的溢流堰，进而优化产品层厚度和反应时间特设。如果产品有结块倾向，特殊设计的溢流堰可以配备预先设置好的块状卸料功能。此外为了改善反应时间范围，中间溢流堰可以集成在产品床中。

内部结构、细节和附属装置

1.     流化板

薄薄的冲孔板上分布着特殊的穿孔，用作流化床设备的流化板，引导气流直接吹向流化板区域。这些板被直接焊接或者螺栓固定在稳定振动的不锈钢框架上，也就是安装在我们的振动流化床设备中。

2.     集成过滤器

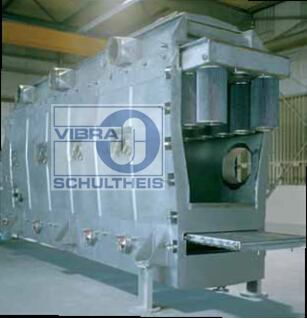

我公司生产的流化床干燥机和冷却机也可以配备集成过滤器装置。这让我们的这些设备具有行业先进的特性，即流化板和过滤器组件都能够采用抽屉形式（见图39）。空气箱和盖罩焊接在一起形成一个容易进入、便于清洗的单元。筒状过滤器具有自动的空气操纵清洁装置。当需要更换过滤器组件和清洁整个设备时，过滤器组件的框架能够像抽屉一样从流化床舱体中拉出。这种嵌入式流化板元件也可以用同样的方式取出。过滤器框架由便于操作的弹簧偏心紧固件固定。

3.     溢流堰

我公司生产多种形式的溢流堰。对于每一个产品床厚度来说较好的溢流堰取决于物料结构、颗粒尺寸范围和产品结团的倾向等。我公司提供以下形式的溢流堰：

  可连续调整的壳式溢流堰；

  可连续调整的壳式溢流堰，具备块状卸料功能（气动驱动）。

  可持续调整的斜板式溢流堰

  带铰链溢流堰板，用作中间或末端溢流堰。

  盲板或堵板式溢流堰结合体，由带有壳式溢流堰的铰链溢流堰板组成，用于连续调整产品层的厚度。

  所有溢流堰都可以采用手动、气动或液压驱动。

4.     搅拌器

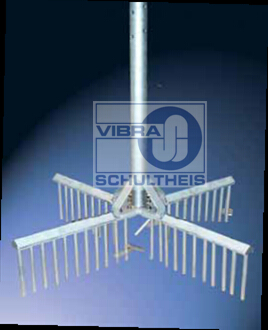

在入料阶段为了阻止物料结团可以在产品入料区域安装一个针形搅拌器。通过改变搅拌器速度，不影响设备运行的情况下，可以根据变化的产品条件优化反应时间。

5.     绝热

焊接绝热层保护在高温条件下作业的人员，减少热损失和阻止冷凝水的形成。
