振动流化床干燥机之dVW系列

德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的拳头产品：振动流化床技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。

流化床干燥机/冷却机广泛应用于：

干燥、冷却、烘烤、速溶化、附聚、结晶、保温、浓缩后处理、煅烧粉状和粒状产品。

应用：

食品行业

婴儿食品    焙烤用面坯疏松剂

脆玉米片    葡萄糖

白明胶  谷物

速溶茶        速溶咖啡

土豆产品    可可粉

盐 干椰子片

药草     杏仁

面粉     奶粉

乳糖     坚果

细香葱        山梨醇

淀粉     糖

维博尔(VIBRA)生产的振动流化床干燥机和冷却机

操作原理：

干燥或冷却媒介（气体或空气）垂直而均匀的从产品层流过，产品在流化板上进行输送。首先调整气体的流速和振动，优化产品的流化状态，达到直接的热交换效果；其次防止固体颗粒物被气体吹走。搅拌的结果让固体颗粒和气体之间产生较大接触表面积，极大的加快了热交换速度。

维博尔振动流化床较重要的优点是：

l  高而有效的干燥能力

l  较优的能源利用率

l  振动可控的流化床

l  即使在更大的颗粒范围内，也不会有结块形成

l  温度高而稳定

l  处理产品温和

l  清洁简单

l  卫生标准高

l  产品更换快速

l  运行极其可靠

l  温度控制和监测简单

流化床工艺

1.     干燥

当产品在流化板上被输送的同时，根据横流原理，高温空气、或热空气或工艺气体流过产品层。产品中的水分经加热之后以水蒸气形式被排出，排出量取决于反应时间和滤水性能。

2.     冷却

采用冷却空气或环境温度的空气进行冷却。如果待冷却产品本身中还含有足量的热量，产品在冷却过程中也可以除去部分湿度。为了达到较低的水分残留量和卸料时产品的温度，所提供的空气要求经过冷却或处理（除湿）。

3.     烘烤

在振动流化床批量工艺处理中烘烤散料。烘烤物料主要是有机产品，如榛子、杏仁、椰子片、阿月浑子果实等

4.     附聚/速溶化

集成喷嘴将附聚液体（如，水、结合中间液、蒸汽）均匀的喷洒在流化床中。经均匀加湿的产品颗粒彼此粘连在一起。疏松的附聚物经温和干燥后达到产品要求的较终水分含量，进而获得速化的属性。

5.     煅烧

当分子在从中温到高温加热时会发生分解或断裂。在该工艺应用的很多场合下，晶体中的化学结合水会分离出来，或挥发性成分会从固体物质中排出。

6.     结晶

流化床的工作原理能够使由聚酯或聚亚安酯合成的原本无固定结构的塑料粒子转化成晶体结构，并具有长期稳定性。我公司生产的VFK流化床结晶器可谓是“反应时间调节器”，有利于对规定的结晶时间进行微调。

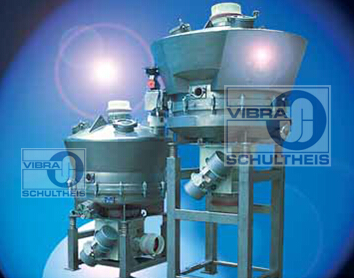

振动流化床批量处理干燥机，dVW系列

我公司生产的振动流化床批量处理干燥机的设计充分利用了振动流床技术的优点，非常适合需要精细干燥的产品，如残留湿度误差非常小或者产品的质量与长时间干燥相关等。

dVW系列振动流化床干燥机的流化床区域为圆形。产品层高度以上的工作舱（流化床罩）加宽，防止当空气速度降低时被搅拌产品颗粒被排出。待干燥处理的批量产品经密封入料口进入设备，物料经振动后均匀的分布在流化板上。进料装置经优化后极大的减少了进料时间。产品在干燥工艺处理期间持续的以圆形轨迹运动，通过振动电机可以实现对反应时间的自由选择和精细设置。振动辅助运行原理的应用让非常难以干燥的产品也能在比较厚的产品层中得到均匀干燥。

和传统的流化床批量处理干燥机不同，这些振动流化床批量处理干燥机在干燥后不需要拆除和机械清空。在干燥工艺结束后，产品在振动的辅助下经翻板阀下料。这样在设备温度刚开始轻微下降时即可以准备投入第二批物料。空气处理系统（供气和排气处理）在进料期间也可以保持正常运行。从干燥机排出的废气可在独立的旋风或过滤装置中进行清洁。如果配备特殊的筒状滤芯，废气也可以在干燥机排气罩中进行清洁，并将过滤的细粉直接返回到干燥舱中。此外，圆形设计还可以制作成防爆型。

非常适合烘烤

近期研究证明由于dVW系列振动流化床批量处理干燥机具有良好的热传递效果和有效的反应时间控制，非常理想的流化床烘烤设备。该系列设备能够保持产品持续运动，进而保证均匀的烘烤效果，哪怕是极其难以烘烤的产品（如杏仁片和榛果产品或椰子片）。该设备的每一个工艺步骤都由PLC控制，所以烘烤工艺过程中的空气流速和温度等参数都能够根据每一个产品的具体要求进行个性化调整。所以连贯的工艺步骤也能够在单台设备中得到整合。

防爆型，灭菌

如果设备被用作压力容器，圆形设计还有一个优点，如蒸汽灭菌。在这种情况下，卸料翻板阀要么安装在外部，要么安装在干燥机中心轴位置。

该系列流化床批量处理干燥机设备的工作直径范围从250到1750mm.

试验车间

我们的试验车间安装了多种尺寸型号的VF和dVW流化床设备（两种系列均可选配集成过滤器），用来支持设计和工艺开发。我们试验车间的设备是基于我们多年经验累积的基础上，可以根据每一种被测试产品的工艺要求进行改进和重新组合。还有隶属于每一台流化床的空气处理系统，我公司的试验设备都相对独立、便于运输，可以运送到客户现场进行设计验证。当然，这些流化床设备连同安装在我们试验车间的振动输送机、批量处理系统、振动筛、脱水分筛槽式输送机，以及振动加热/冷却螺旋输送机都可以组合在一起，进行多方位的试验。
