振动筛系列之1 – 德国维博尔（VIBRA） G型振动筛简介

德国维博尔（VIBRA SCHULTHEIS） 振动技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司生产的拳头产品：振动筛技术专业，性能卓越，为国内外众多精细化工、食品医药行业专业。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品（可选CIP和无菌处理功能）等知名企业的长期合作伙伴。

1.     G系列振动筛

通用型筛分机的标准配置为一个振动电机，封闭式、结构设计便于清洁，筛体倾角约8P；制造材料为标准钢或不锈钢，垂直层叠放置1-3层筛板，筛网框架便于快速更换。

2.     G系列振动筛介绍

新一代通用性振动筛融合了DELTA驱动装置，具有4种不同的振动特征：

 “新一代”机型拥有一系列的重大改进，将大家熟知的经大量使用验证的生产型筛分机整合成功能优异的通用型筛分机。该新型设备整合后具有如下独特的优点：

该机型有三种尺寸，配备1到3层筛网框架相互层叠，能够分筛4中不同大小的物料。

型号             筛分面积        (kW)功率要求

Type G 14/5       1400 x 500 mm                0.61

Type G 18/6       1800 x 600 mm                1.0

Type G 20/8       2000 x 800 mm                1.6

筛网框架的数量用I .... III表示：

I：1层筛网框架；II：2层筛网框架；III：3层筛网框架

筛分机装有防振壳体，壳体上有一个入料口和若干个出料口用于不同物料的下料。用活节螺栓将防尘盖固定在振动筛壳体上，同时保证筛网框架在壳体内部。盖上有Ø120 mm的橡胶观察口，方便观察筛分状况。

筛分框架的使用实现了将不同颗粒的物料在同一个设备中分离，而且设备总高度非常低。框架由方管或木材制作。

振动筛壳体包括振动电机用弹簧连接安装在底部支撑上。底部支撑的标准高度要考虑到启停冲击振荡。筛分机的材质通常有标准钢和不锈钢。

G系列机型的显著优点：

DELTA驱动装置托架为多种筛分功能提供了4种不同的振动特征（如图13）。

采用设计先进、偏心块无级可调的振动电机作为高性能驱动装置。

壳体内部无障碍物，壳体清洁快速简单。

筛网框架便于插入壳体，然后由活节螺栓固定在防尘密封盖下。该设计便于筛网框架快速更换。

振动筛壳体设计紧凑、减振弹簧高度平衡，保证了振动电机运行时的低噪音。

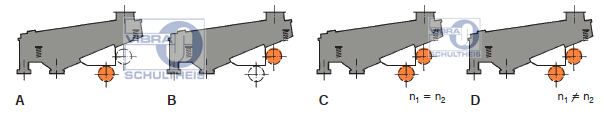

3.     振动电机的配置

A标准设计，产品在筛网上的筛分时间正常。

B标准设计，筛分时间增加。

C双电机配置，直线振动，输送能力高。

D双频率配置，分离效率极高，用于筛分难于筛分的产品。

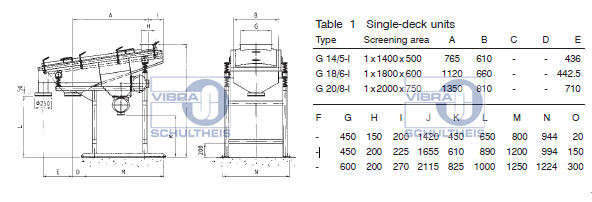

4.     单层筛网的标准尺寸

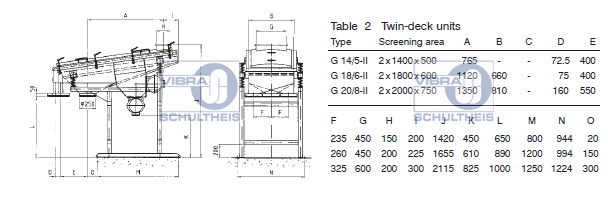

5.     双层筛网的标准尺寸

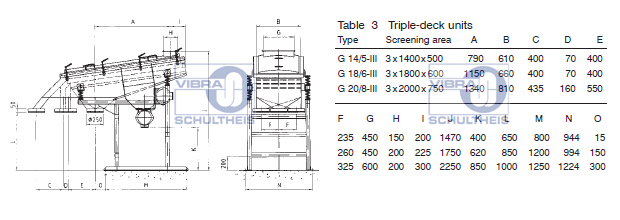

6.     三层筛网的标准尺寸
